Pitagora 4.0 – Ajoituskaaviot

Käynnissä olevien komentojen ajoituskaaviot järjestelmän tyypin mukaan.

Asennukset, joissa on invertteri FUJI LM2

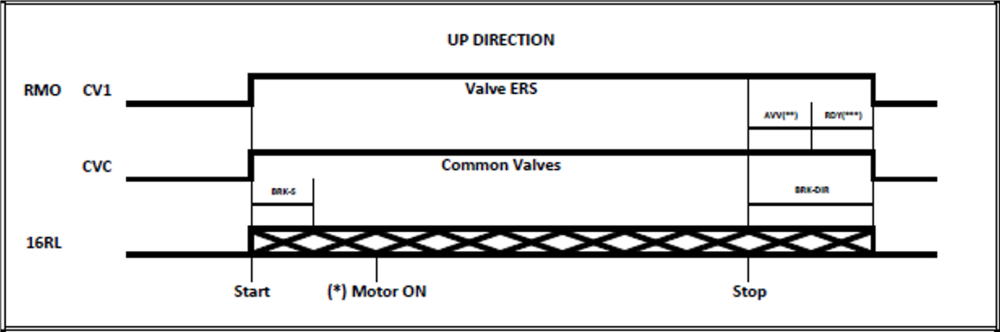

Ylös suunta

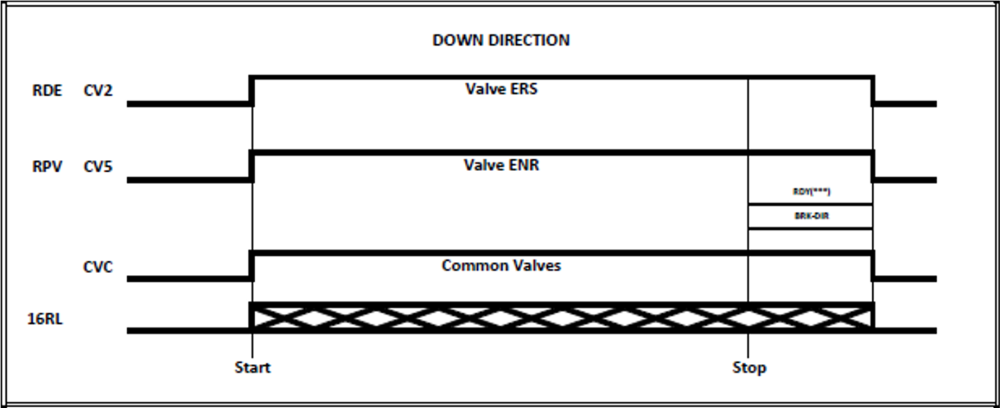

Alaspäin suunta

Hydrauliset hissit – Moottorin kontaktorit

Suora

(T päällä) = Kontaktorin ajan aktivointi, tarkista cco-palautteet
(*) Signaalipalaute Valve UP -komennon käynnistämiseen

Pehmeä käynnistin

(T päällä) = Kontaktorin ajan aktivointi, tarkista cco-palautteet
(*) Signaalipalaute käynnistysventtiilin UP -komennolle
(**) Signaalin palaute soft starter -hidastuksesta (soft stop)

Tähti Delta

(T päällä) = Kontaktorin ajan aktivointi, tarkista cco-palautteet
(T päällä) = Kontaktorin ajan disaktivointi, tarkista cco-palautteet
(*) Signaalipalaute Valve UP -komennon käynnistämiseen

Vesivoima ja VVF

(T päällä) = Kontaktorin ajan aktivointi, tarkista cco-palautteet
(*) Signaalipalaute start Valve UP -pilkulle

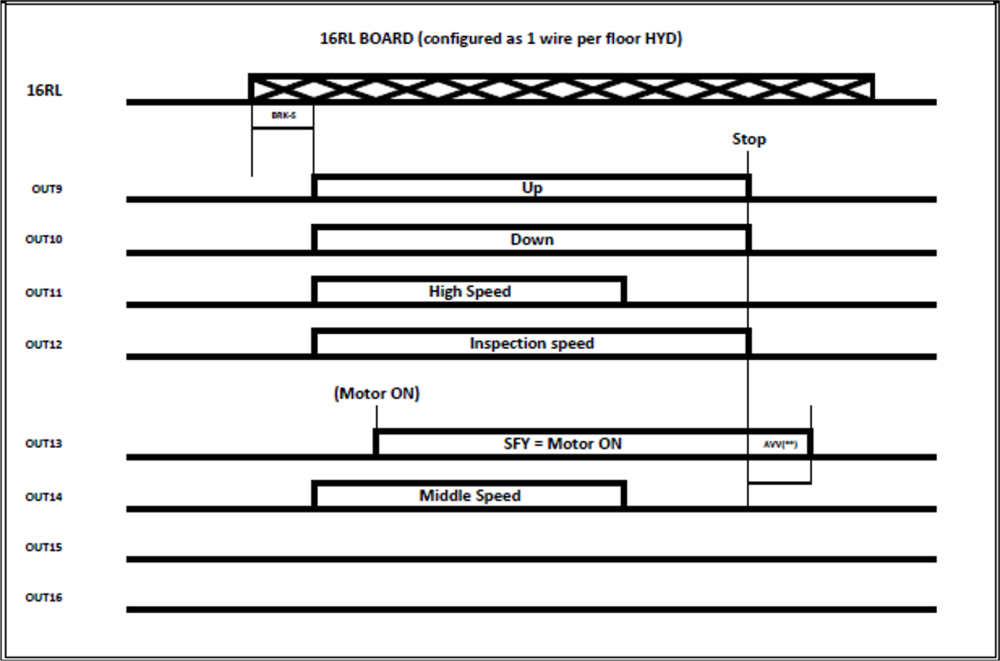

Hydrauliset hissit – Venttiilien säätimet

Monitor UCM = 30...39 (2 venttiiliä / 3 venttiiliä / BLAIN EV100 / GMV T3010 / MORIS CM 320 / OMARLift)

(*) Jos kyseessä on soft stop -käyttö, käytä CV1:tä UP Valven kontaktoriin
(*) jos pehmeää pysäytystä ei käytetä CV4 UP Valven kontaktoriin – Tstop = BRK-DIR + 1,5s


3 Venttiili => Ei kaksoisventtiilin alasajotestiä (A3-venttiilin alastulo ei voinut olla läsnä)
3 Venttiiliä + A3 => kaksinkertainen venttiilin alasajotesti

Näytön UCM = 40... 44 (GMV NGV)


Ei kaksoisventtiilin alasajotestiä

Näytön UCM = 45... 49 (GMV NGV A3)

(*) Venttiilikomennot käynnistyvät vain, jos RDY-signaali on aktiivinen
Huomautus: Moottorin kontaktorit käynnistyvät vain RUN-takaisinkytkentäsignaalilla


(*) Venttiilikomennot käynnistyvät vain, jos RDY-signaali on aktiivinen

Näytön UCM = 50... 59 (BUCHER LRV / BUCHER NTA-2 / BUCHER NTA-2 + DSV A3)


LRV1 + NTA-2 ► Ei kaksoisventtiilin alasajotestiä (A3-venttiilin alastulo ei voinut olla läsnä)
LRV1 + NTA-2 + A3 ► Kaksoisventtiilin alasajotesti

Näytön UCM = 60... 64 (BUCHER i-VALVE / BUCHER iCON-2)

Signaalin ja SMA:n näyttö

Signaalin ja SMA:n näyttö

Näytön UCM = 65... 74 (ALOITA HISSI 93/E-2DS)

(**) Signaalin palaute soft starter -kiihdytyksestä (Y-BRKS)
CV1 = Käytetään vain 93/E-SL-venttiilien kanssa (pehmeä pysäytys viiveellä BRK-DIR)
CV4 = Käytetään vain 93/E-2DS-venttiilien kanssa (pehmeä pysäytys)

3 Venttiilit = > Ei kaksoisventtiilin alastulotestiä (A3-venttiilin alas ei voinut olla läsnä)
3 venttiiliä + A3 = > Kaksoisventtiilin alastulotesti

Monitor UCM = 75... 79 (ALGI AZRS 2.0)

(*) BRK-DIR = 0,0 s, kun "pehmeää PYSÄYTINTÄ" ei pyydetä / BRK-DIR = 0,7 s "pehmeälle STOP": lle.
