(v 1.0)
Per controllare e scaricare tutte le versioni di questa guida, andate al seguente link.
Avvertenze per la sicurezza e l'uso
Prima di installare i nostri prodotti, ti consigliamo di consultare la sezione relativa alle precauzioni di sicurezza e d'uso al sottostante.
Panoramica del sistema
Matisse Mirage è un'applicazione DMG che coniuga tecnologia e ricerca estetica. La funzione MIRAGE, integrata nel sistema Matisse, introduce una vera e propria "finestra virtuale" in grado di simulare il movimento della cabina, trasformando lo spazio in un'esperienza dinamica. In questo modo, il passeggero non solo percepisce un piacevole effetto visivo, ma sperimenta anche una sensazione di movimento accentuata, che contribuisce a rendere il viaggio complessivo più coinvolgente e immersivao.
Con l'applicazione MIRAGE, tutte le funzioni ascensoristiche e le personalizzazioni del tema grafico configurate tramite il cloud MosaicONE rimangono disponibili.
Durante la corsa dell'ascensore, il video MIRAGE copre interamente i contenuti generati con MosaicONE; all'arrivo al piano, tali contenuti vengono visualizzati automaticamente.
A) CPU Matisse – Fornita con una scheda SD su cui sono precaricati i file video in formato .mp4/.avi necessari per il funzionamento dell'applicazione.
B) Monitor / schermo TV – Non esiste uno standard unico; pertanto, il dispositivo deve essere selezionato per ogni specifica installazione in base a fattori chiave, tra cui:
• Dimensioni e struttura della Cabina
• Vincoli di installazione
• Condizioni ambientali
C) Vetro specchiato – Il vetro specchiato funge da elemento architettonico in sostituzione di una delle pareti della cabina ed è installato davanti al monitor. Quando il monitor è spento, il pannello appare come uno specchio standard; durante la riproduzione video, permette di vedere attraverso la superficie le immagini visualizzate sul monitor montato sul retro. Anche questo componente è considerato personalizzato, per le stesse ragioni sopra indicate, in quanto strettamente legato alle caratteristiche del monitor.
D) Staffe di montaggio personalizzate – Anche questo è un kit personalizzato.
Cablaggio
Dare alimentazione al Matisse CPU e collegarlo al monitor o alla TV tramite un cavo HDMI.
Impostazione dei parametri a bordo display
Navigazione nel menu di bordo
Utilizzare il tastierino a 6 tasti sul retro del dispositivo per accedere e navigare nel menu di bordo del Matisse.
Premere OK per accedere al menu.
In alternativa, collegare un mouse alla porta USB. Quando il cursore appare sullo schermo, cliccare 5 volte in alto a destra per accedere al menu.
Per collegare anche una tastiera, è necessario collegare un dispositivo dongle alla porta USB e poi collegare il mouse e la tastiera in modalità wireless.
Impostazione della lingua di navigazione del menu
Impostazione dei parametri di Matisse MIRAGE

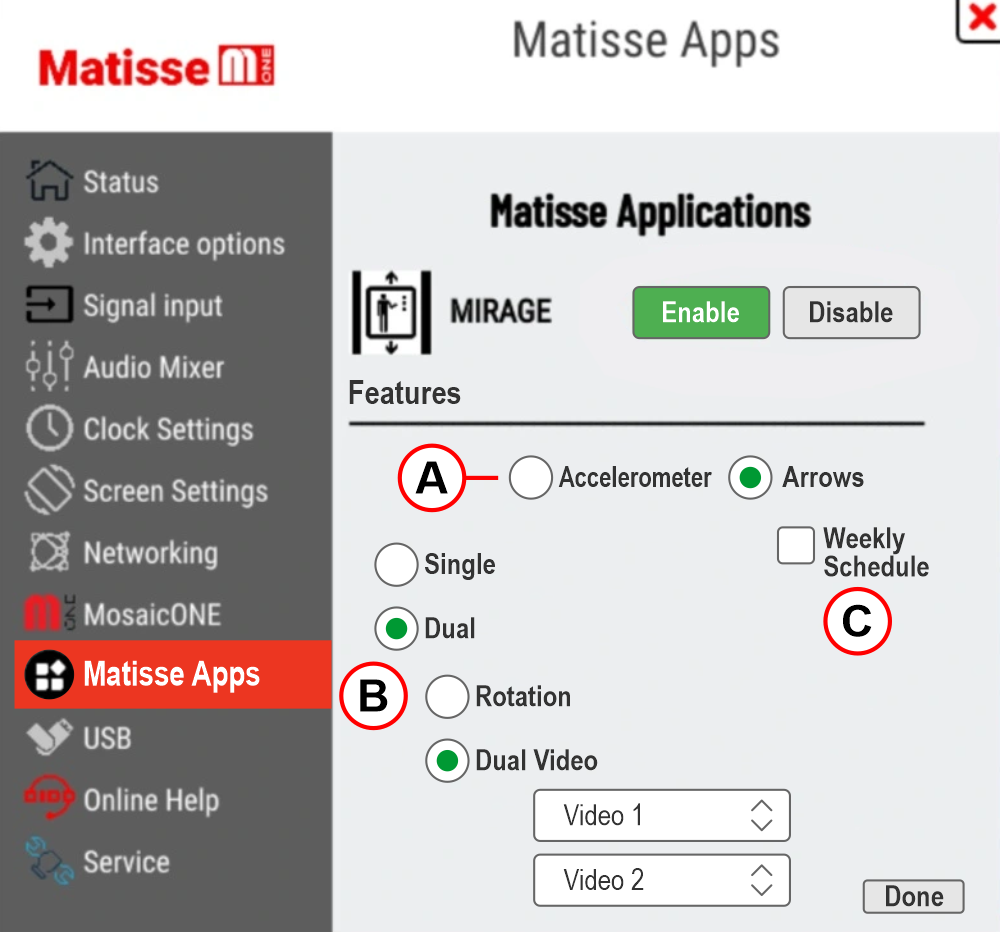

Accedi a App Matisse e attiva la funzionalità MIRAGE premendo il pulsante Abilita .
I parametri configurabili sono descritti di seguito.
A) Modalità operativa
Accelerometro – Se non sono disponibili dati dal quadro, il video selezionato viene riprodotto automaticamente in base al movimento della cabina, tramite l'accelerometro integrato.
Frecce – In questa modalità, la riproduzione del video dipende da uno specifico input esterno, proveniente dagli ingressi fisici delle frecce di direzione o da un protocollo dedicato con il quadro DMG o sistemi di terze parti.
B) Selezione video
Modalità singola – Viene riprodotto lo stesso video per entrambe le direzioni di marcia
Modalità doppia – Rotazione – In questa modalità, il video viene ruotato di 180 gradi quando la cabina sale.
Modalità duale – Doppio video – È possibile scegliere un video diverso per ciascuna direzione di marcia.
C) Programma settimanale
Questa funzione consente di programmare la riproduzione settimanale dei video memorizzati sulla scheda SD.
