(v 2.1)

Avvertenze per la sicurezza e l'uso
Prima di installare i nostri prodotti, ti consigliamo di consultare la sezione relativa alle precauzioni di sicurezza e d'uso al sottostante.

Caratteristiche principali
- 3 soglie relè + uscita analogica.
- Compensazione automatica del carico dinamico della cabina dell'ascensore durante la corsa (ingresso blocco carico).
- È in grado di gestire fino a 8 sensori individuali.
- Compensazione regolabile del peso vano di traslazione.
- Visualizzazione del peso e della tensione di uscita di ogni singolo sensore.
- Protezione IPX3 grazie alla copertura esterna.
- Gestione dei dispositivi tramite l'app Fusion in connessione locale.

H1 - Fissaggio con viti
H2 - Fissaggio su guida DIN
Componenti del sistema
Centralina elettronica LLEC7 + sensori esterni

A) – Copertura esterna protezione dall'acqua (IPX3)
B) – Centralina elettronica LLEC7

C) – Kit di sensori esterni per il fondo della cabina dell’ascensore (cavo da 6 m)
D) – Sensore esterno per funi
E) – Sensore esterno per il telaio della cabina
F) – Sensore esterno per fune singola
G) – Sensore esterno per cinghia
Componenti opzionali
codice [AUT.KIT08] - Sensori magnetici (NC)
codice [EWS.AL212] - Alimentatore 220V
Gestione tramite Fusion APP

L'App DMG Fusion, collegata via Bluetooth® al LLEC7, consente di eseguire tutte le procedure presenti sul dispositivo.
Non è necessario effettuare il login.
L'interfaccia dell'App mobile è una copia esatta della tastiera e del display LCD presenti sul LLEC7, e consente all'installatore di eseguire tutte le operazioni senza interagire direttamente con il dispositivo.
Installazione, accoppiamento e utilizzo
Scaricare ed installare l'applicazione Fusion utilizzando il codice QR a lato.

![]() | ![]() | ![]() |
| Tenere premuto (5 sec.) | È possibile accedere al dispositivo localmente senza effettuare il login (selezionare "Connessione locale"). | Selezionare il tipo di dispositivo da gestire (LLEC7). |

A) Tastierino di programmazione
B) Display LCD
C) Stato e valori delle soglie / stato degli ingressi per la compensazione (UP.C, DW.C) e del blocco pesata (BL.W)
D) Vengono inoltre visualizzati (in alto e in basso sullo schermo):
- I valori immessi durante la taratura, come la portata, il numero e il tipo di sensori, il fattore di taglia dell'impianto.
- La versione HW e SW del dispositivo.
Installazione
Fissaggio della centralina elettronica LLEC7
- Fissaggio con viti -
- Fissaggio su guida DIN -
- Installazione del coperchio di protezione esterno -

Installazione dei sensori sotto cabina

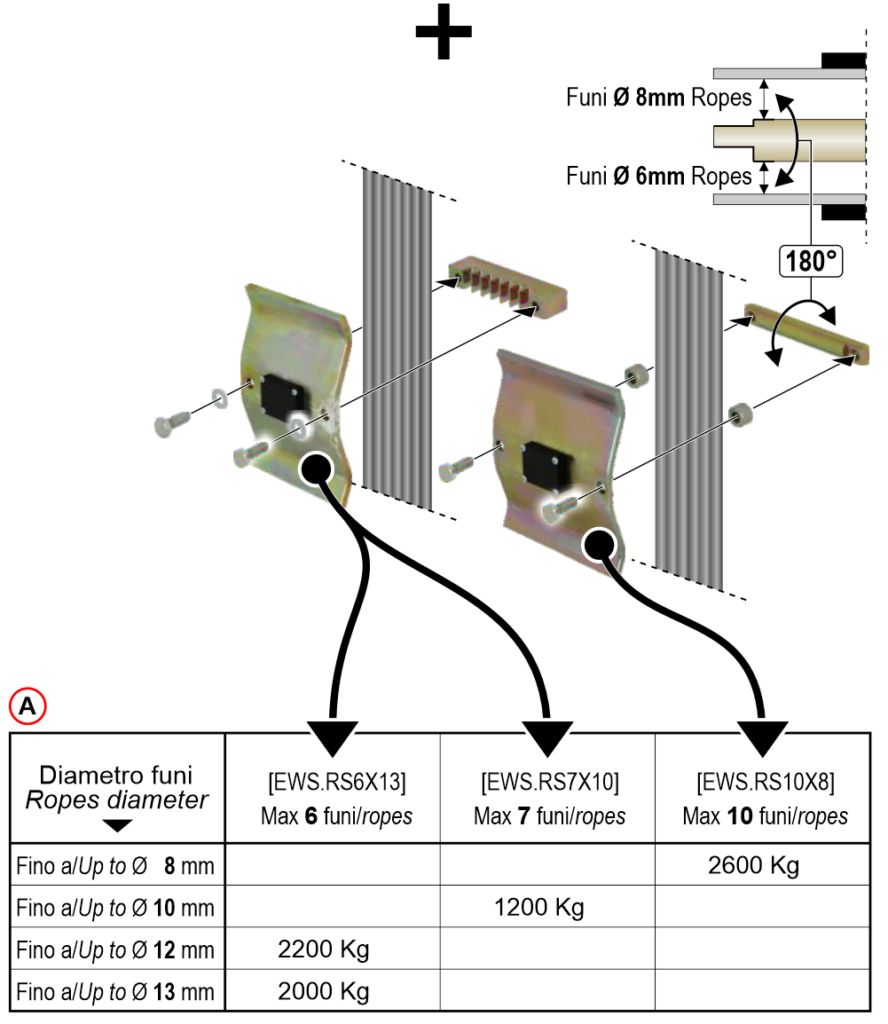

Installazione del sensore per funi


A) - Tabella di massima portata (massa della struttura + portata impianto)
In caso di impianti in taglia (sensore su capo fisso + puleggia) la portata massima è raddoppiata.
Installazione del sensore a fune singola

| Carico nominale del sensore | A | B | C |
| 750 Kg (funi da 6~8 mm) | 87 mm | 20 mm | 21,5 mm |
| 1000 Kg (funi da 9~11 mm) | 120 mm | 28 mm | 28,5 mm |
| 1000 Kg (funi da 12~15 mm) | 132 mm | 36 mm | 33,5 mm |

A) Sensore per fune singola
B) Fune singola

Seguire i passaggi sopra indicati, assicurandosi di utilizzare la chiave appropriata (opzionale) sulla parte superiore del sensore (4); infatti, sulla parte inferiore, si rischia di tagliare il cavo.
Installazione del sensore per cinghia

| Carico nominale del sensore | A | B | C |
| 500 kg (cinghia da 30 mm) | 69,8 mm | 20 mm | 41,5 mm |

A) Sensore per cinghia
B) Cinghia

Segui i passaggi sopra indicati, assicurandoti di utilizzare la chiave appropriata (opzionale) sulla parte superiore del sensore, poiché sulla parte inferiore c'è il rischio di tagliare il cavo.
Installazione del sensore per arcata


Istruzioni per il cablaggio
Descrizione generale dei connettori

- A - Ingresso alimentazione
1 - Terra
2 - GND
3 - +12/24 Vdc - B – Soglia 1 (per impostazione predefinita, il 50% del carico nominale dell'ascensore)
1 – COM
2 – NO/NC - C – Soglia 2 (per impostazione predefinita, il 100% del carico nominale dell'ascensore)
1 – COM
2 – NO/NC - D – Soglia 3 (per impostazione predefinita, 115% del carico nominale dell'ascensore)
1 – COM
2 – NO/NC - E - Ingresso compensazione del cavo flessibile / Ingresso blocco pesata
1 - GND
2 - UP_COMP
3 - DW_COMP
4 - BLOC_W - F - Uscita analogica
1 - REF
2 - OUT
3 - GND - G - Ingresso CAN (NON utilizzato)
1 - CAN_L
2 - CAN_SHLD
3 - CAN_H - H / I / L / M - Ingresso sensore 1 / 2 / 3 / 4
N/ O / P / Q - Ingresso sensore 5 / 6 / 7 / 8
1 - V+ (eccitazione +)
2 - S+ (segnale +)
3 - S- (segnale -)
4 - V- (eccitazione -)
Ingresso alimentazione

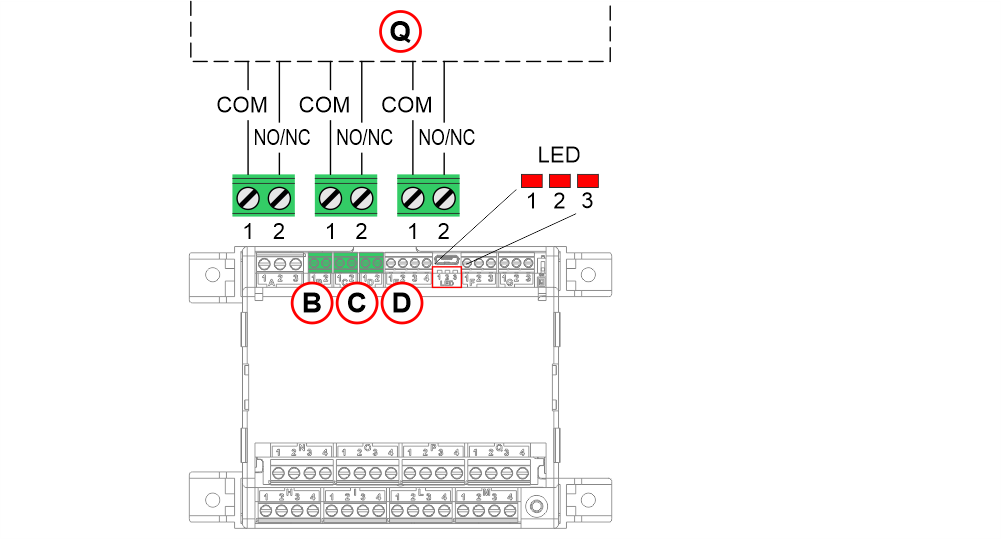

Collegamento delle soglie

- B) – Soglia 1 (per impostazione predefinita, il 25% del carico nominale dell'ascensore)
1 – COM
2 – NO/NC - C) – Soglia 2 (per impostazione predefinita, il 100% del carico nominale dell'ascensore)
1 – COM
2 – NO/NC - D) – Soglia 3 (per impostazione predefinita, 115% del carico nominale dell'ascensore)
1 – COM
2 – NO/NC - Q) - Quadro di manovra
- LED di soglia - Il LED si accende se la soglia è attiva.
LLEC7 + quadro Pitagora 4.0
Il collegamento con il sistema Pitagora 4.0 avviene tramite la scatola TOC situata sul tetto cabina.

Il cavo, oltre a fornire alimentazione al LLEC7, comprende anche le soglie TH2 (cabina piena 100%) e TH3 (sovraccarico 115%).
LLEC7 + quadro NON-DMG
La connessione mostrata di seguito supporta fino a 8 sensori.

Il cavo (non fornito con il dispositivo), oltre a fornire alimentazione al LLEC7, include anche le soglie TH2 (auto piena 100%) e TH3 (sovraccarico 115%).
Collegamento dei sensori per la compensazione del cavo flessibile
Negli ascensori con cavi di peso elevato, la loro compensazione è una fase importante. È importante sapere:
1) Carico massimo dell'ascensore.
2) Peso del cavo flessibile per metro.
3) Lunghezza totale del vano.
Prima di eseguire questa procedura, oltre ai collegamenti principali, è necessario collegare il sensore di posizione esterno [AUT.KIT08].

- E - Ingresso compensazione del cavo flessibile
1 - GND
2 - UP_COMP
3 - DW_COMP
4 - X (vedi funzione di blocco della pesatura) - S - Sensori di posizione sulla parte superiore della cabina
- T - 1 magnete in corrispondenza di ogni piano
Collegamento della funzione di blocco della pesatura

- E - Ingresso blocco pesata
1 - GND
2 - X
3 - X
4 - BLOCK_W

L'ingresso non deve essere collegato direttamente al circuito delle sicurezze.
Collegamento dei sensori sotto cabina

- H / I / L / M - Ingresso sensore 1 / 2 / 3 / 4
N/ O / P / Q - Ingresso sensore 5 / 6 / 7 / 8 (solo con scheda di espansione opzionale)
1 - V+ (eccitazione +) collegato al cavo rosso
2 - S+ (segnale +) collegato al cavo verde
3 - S- (segnale -) collegato al cavo bianco
4 - V- (eccitazione -) collegato al cavo nero
La lunghezza del cavo di collegamento è di 6 metri.
Collegamento del sensore per funi multiple

Collegamento del sensore per fune singola o del sensore per cinghia

- H / I / L / M - Ingresso sensore 1 / 2 / 3 / 4
N/ O / P / Q - Ingresso sensore 5 / 6 / 7 / 8 (solo con scheda di espansione opzionale)
1 - V+ (eccitazione +) collegato al cavo rosso
2 - S+ (segnale +) collegato al cavo bianco
3 - S- (segnale -) collegato al cavo verde
4 - V- (eccitazione -) collegato al cavo nero
Collegamento del sensore per arcata

Retrofit della centralina elettronica – Soluzione con l'utilizzo dei sensori sotto cabina esistenti
In caso di sostituzione della centralina elettronica, è possibile sostituirla con la nuova centralina LLEC7, mantenendo i sensori sotto cabina vecchio tipo.
I sensori “P” e “T” devono essere collegati in serie, come illustrato nello schema sottostante.
In questo caso, durante la procedura di calibrazione, impostare “Numero di sensori = 1”.
Nota: in questa configurazione è possibile solo la calibrazione tramite peso di riferimento.

I sensori sotto cabina non possono essere sostituiti separatamente mantenendo la centralina elettronica esistente.
Programmazione

Visualizzazione dopo la taratura
A) Peso attuale rilevato nella cabina.
Tastierino di programmazione
B1) Sfoglia le opzioni del livello corrente.
B2) Accedere al menu e conferma della selezione.
B3) Uscire dal livello corrente e tornare al livello precedente.
Mappa del menu di programmazione


Se la procedura di taratura non è ancora stata eseguita, la schermata del menu principale visualizzerà il seguente messaggio:

Procedura di taratura
- Inglese
- Italiano
- Tedesco



A) Anche per i sensori sotto cabina o i sensori a fune singola è richiesta l’indicazione della quantità.
Attenzione: il caso di sensore per cinghia rientra nella categoria dei sensori a fune singola.
B) Inserire la sensibilità di ciascun sensore (vedere l’etichetta sul sensore).
C) Inserire il carico nominale del sensore.
D) Inserire il rapporto di fune del sistema (se richiesto).
E) Per eseguire la calibrazione, la cabina deve essere vuota
F) Inserire un peso pari ad almeno il 30% della capacità al centro della cabina; maggiore è il peso inserito, maggiore sarà la precisione della calibrazione.

Verificare l'attivazione della soglia di sovraccarico e la corrispondenza tra il peso reale in cabina e quello indicato sul dispositivo LLEC7 (± 5%).
Procedura di compensazione del cavo flessibile
Prima di eseguire questa procedura, fare la taratura dell'impianto e collegare il kit di sensori magnetici AUT.KIT08
( Collegamento dei sensori per la compensazione del cavo flessibile ).

A) Portare la cabina al piano più basso.
B) Portare la cabina al piano più alto.
Impostazione dei valori delle soglie
Per ogni soglia è possibile impostare il valore (Kg) e il tipo di contatto (Normalmente Aperto / Normalmente Chiuso).

Valori predefiniti:
Soglia 1: 25% del carico nominale dell'ascensore / Normalmente aperta
Soglia 2: 100% del carico nominale dell'ascensore / Normalmente aperta
Soglia 3: 115% del carico nominale dell'ascensore / Normalmente aperta

Il LED si accende se la soglia è attiva.
Impostazione manuale del valore di compensazione del cavo flessibile
È possibile modificare manualmente il valore rilevato nella procedura di compensazione del cavo flessibile.

Visualizzazione del peso e della tensione di ogni singolo sensore
Funzionalità utile per:
- Controllare la distribuzione del peso all'interno della cabina.
- Controllare se ci sono funi con tensioni diverse sull'impianto.
- Controllare quale sensore non funziona.

Visualizza il peso (Kg) e la tensione in millivolt (mV) di ogni singolo sensore.
.
Scheda tecnica

| Centralina elettronica LLEC7 | |
|---|---|
| Tensione | 12/24 V CC |
| Assorbimento massimo | 200 mA |
| Uscita relè 1/2/3 | 1A, 30V DC (carico resistivo) |
| Ingresso di blocco pesata | Contatto pulito |
| Temperatura di esercizio | -10 °C ~ +50 °C |

| Sensore sotto cabina | |
|---|---|
| Portata | 800 kg |
| Impedenza di ingresso | 1030 ± 10 Ω |
| Impedenza di uscita | 1000 ± 2 Ω |
| Impedenza di isolamento | ≥ 5000 MΩ |
| Sovraccarico sicuro | 150% F.S. |
| Sovraccarico massimo | 200% F.S. |
| Influenza della temperatura | ± 0,02% F.S/10 °C |
| Temperatura di funzionamento | -30 °C ~ +70 °C |
| Classe di protezione | IP67 / IP68 |
| Lunghezza del cavo | 6 m |

| Sensore a fune singola | |
|---|---|
| Carico nominale | 750 Kg (corde 6~8mm) / 1000 Kg (corde 9~11mm) / 1000 Kg (corde 12~15mm) |
| Potenza nominale | 0,5 ~ 2,0 ± 0,1 mV/V |
| Impedenza di ingresso | 350 ± 20 Ω |
| Impedenza di uscita | 350 ± 3 Ω |
| Impedenza di isolamento | ≥ 5000 MΩ / 100 V CC |
| Eccitazione raccomandata | 3,3 V |
| Eccitazione massima | 15 V |
| Sovraccarico sicuro | 150% F.S. |
| Sovraccarico massimo | 200% F.S. |
| Influenza della temperatura | ± 0,5% F.S/10 °C |
| Temperatura di funzionamento | -20 °C ~ +80 °C |
| Classe di protezione | IP66 |
| Lunghezza del cavo | 2 m |

| Sensore per cinghia | |
|---|---|
| Carico nominale | 500 kg (cinghia da 30 mm) |
| Potenza nominale | 1,0 ~ 2,0 ± 0,1 mV/V |
| Impedenza di ingresso | 350 ± 20 Ω |
| Impedenza di uscita | 350 ± 3 Ω |
| Impedenza di isolamento | ≥ 5000 MΩ / 100 V CC |
| Eccitazione raccomandata | 3,3 V |
| Eccitazione massima | 15 V |
| Sovraccarico sicuro | 150% F.S. |
| Sovraccarico massimo | 200% F.S. |
| Influenza della temperatura | ± 0,5% F.S/10 °C |
| Temperatura di funzionamento | -20 °C ~ +80 °C |
| Classe di protezione | IP66 |
| Sezione del cavo * lunghezza | Ø 5 mm * 2 m |
Risoluzione dei problemi
| Problema | Soluzione |
|---|---|
| Il dispositivo segnala un errore al termine della procedura di taratura. | Verificare il corretto collegamento dei sensori. |
| Il dispositivo segnala un errore al termine della procedura di compensazione del cavo flessibile. | Verificare il corretto collegamento dei sensori magnetici. |
| Il peso rilevato in cabina non sembra corretto. | Controllare tutti i sensori, visualizzando il peso e la tensione di uscita. (vedere il menu "Dati Lettura Sensori"). |
Suggerimenti per l'uso
- Nelle nuove installazioni è consigliabile ripetere la procedura di taratura dopo qualche tempo, poiché la diminuzione dell'attrito dell'ascensore potrebbe alterare il corretto funzionamento del dispositivo LLEC7.
- Si consiglia di non modificare mai la lunghezza dei cavi dei sensori, in quanto ciò potrebbe influenzare la loro sensibilità preimpostata in fabbrica.
- Prima di eseguire la procedura di calibrazione, verificare che la vettura sia priva di attriti con le guide.
- Se si utilizzano dei finti sensori tampone sotto cabina, l'accuratezza della pesatura non è garantita.
Download
| Riferimento | Versione | Collegamento |
|---|---|---|
| 1.2 | Download PDF (inglese) | |
| Collegamento con il quadro Pitagora 4.0 | 1.3 | Download PDF (inglese) |
| Codici commerciali aggiornati | 1.4 | Download PDF (Inglese) |
| Istruzioni per lo smontaggio | 1.5 | Download PDF (Inglese) |
| collegamento di sensori magnetici per la compensazione del cavo flessibile | 1.6 | |
| Versione con sensore a fune singolo | 1.7 | Download PDF (Inglese) |
| Posizione del sensore del telaio Cabina | 1.8 | Download PDF (inglese) |
| LLEC7 + quadro Pitagora 4.0 | 1.9 | Download PDF (inglese) |
| Codici dei sensori per funi multiple | 2.0 | Download PDF (inglese) |
| Sensore per cinghia | 2.1 (versione attuale) | Download PDF (inglese) |
